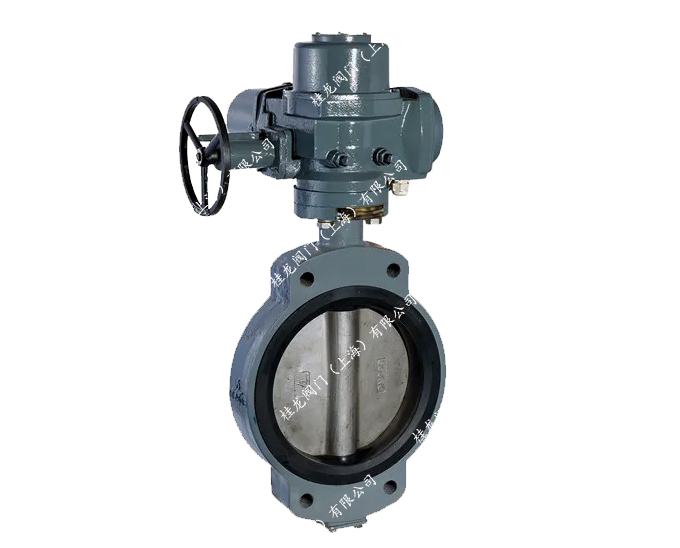

D971X電動蝶閥又叫電動對夾蝶閥或電動軟密封蝶閥，具有體積小、輕便宜人、性能可靠、配套簡單、

流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。電動蝶閥廣泛應用于食品、環保、

輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

產品特點

1、電動蝶閥閥體只需較小的安裝空間,任務原理容易牢靠。
2、電動蝶閥具有很大的流通性能，經過閥門的壓力損失較小。
3、電動蝶閥具有十分明顯的經濟性，尤其是較大口徑的蝶閥。
4、電動蝶閥閥體配合規范的凸面管道法蘭。
5、電動蝶閥近似等百分比的流量特性，可用于調節或開關式控制。
6、電動蝶閥采用特殊的閥座密封合適于介質較干凈的液體和氣體。

 技術參數和性能

GNT系列電動執行器技術參數	D971X電動蝶閥閥體參數
電源	AC220、380V/DC24、220V	公稱通徑	DN40～500mm
輸出力矩	30N·M～2000N·M	公稱壓力	PN1.0、1.6MPa
任選功能	開關觸點型、開度信號、智能調節型	閥軸材質	碳鋼
動作范圍	0～90°±5°	閥體材質	球墨鑄鐵（其他可訂做）
動作時間	15秒/30秒/60秒	閥板材質	鍍鋅板（其他材質可訂做）
環境溫度	-30°～60°	閥座密封	EPDM、NBR
手動操作	附帶手柄操作	結構形式	中線型
限   位	電氣、機械二重限位	溫度	EPDM≤105℃、NBR≤68℃
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、空氣、天然氣、污水
輸入信號	0-10，1-5VDC/4-20mA(智能調節型)	特點	用途廣、整體造價低、流量大、流阻小
尺寸

公稱通徑DN	A	B	C	D	E	額定功率	額定電流
壓力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6
40	155	349	57	104	32	15W	0.2A
50	155	353	62	104	43	15W	0.2A
65	155	362	70	104	46	15W	0.2A
80	155	368	89	104	46	15W	0.2A
100	208	392	106	115	52	25W	0.5A
125	208	407	120	115	56	25W	0.5A
150	208	446	132	115	56	25W	0.5A
200	256	489	164	127	60	50W	0.8A
250	256	514	200	127	68	50W	0.8A
300	256	568	238	127	78	90W	1.0A
訂貨說明

1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
